汽车电路图识读：线路图、原理图

  是指用图表的方式用来表达某一种事务的进程状态。在这里，事务的进程之所以使用线路来表示，那是因为，线路图中蕴含的最终点也就是事务完成的目标点。

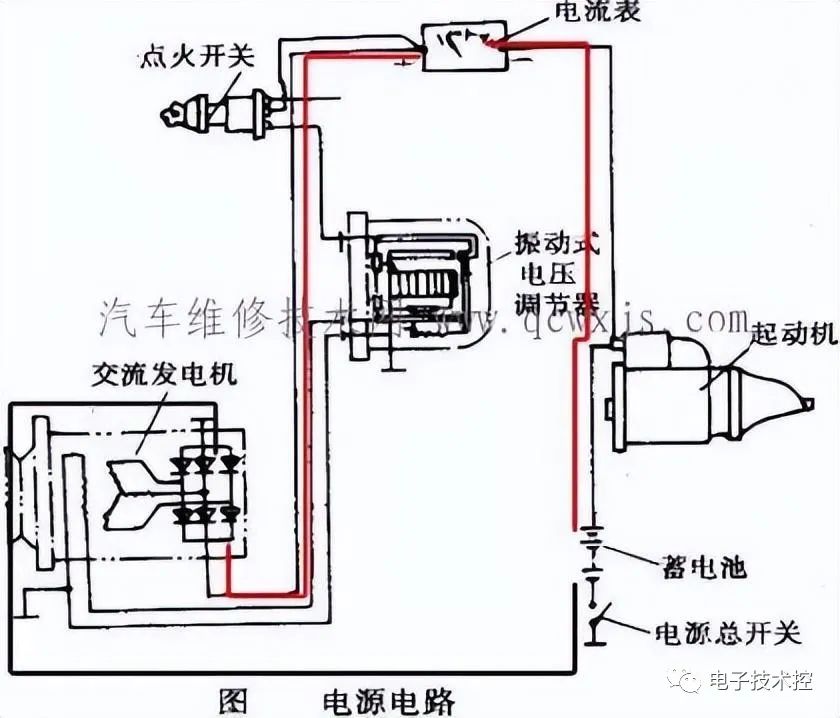

  由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。

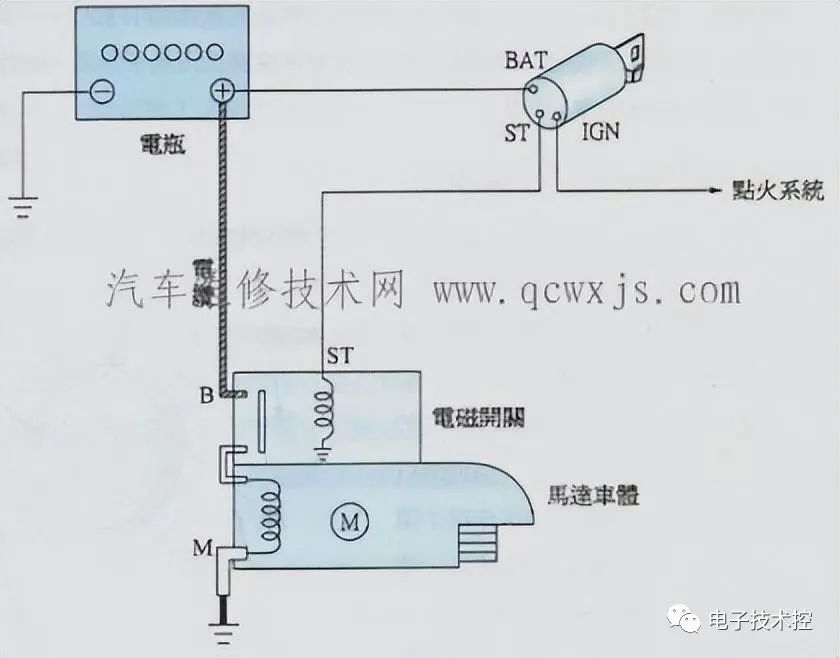

  由起动机、起动继电器、起动开关及起动保护设施等组成，其主其要任务是把发动机由静止状态转变为自行运转状态。

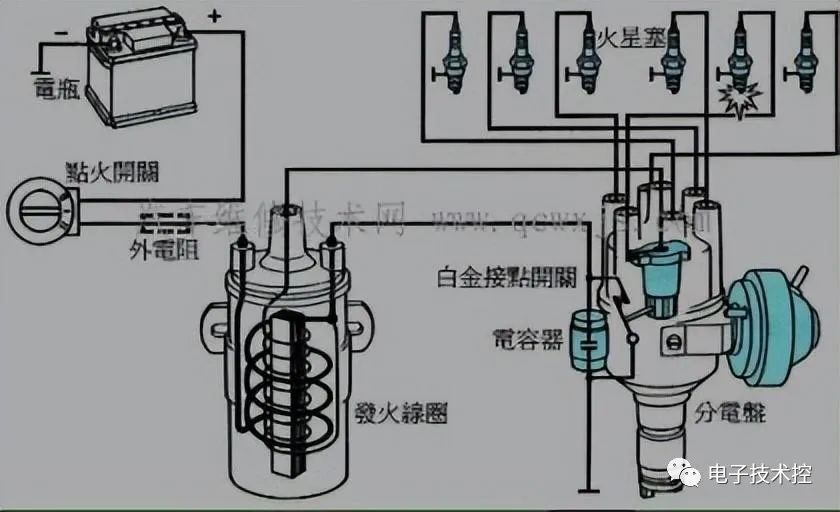

  由分电器、电子点火控制器、点火线圈、火花塞及点火开关等组成，其主要任务是控制并产生足以击穿火花塞电极间隙的电压，同时按发动机工作顺序将高压电送至各缸火花塞。

  由空调压缩机电磁离合器、空调控制器、控制开关及风机控制电路等组成，其主要任务是依据环境温度和空气质量控制调节车内的温度和空气质量，以满足乘员舒适度的要求。

  由仪表、指示表、传感器、各种报警器及控制器等组成，其主要任务是控制各种仪表显示信息参数及报警。

  (6)照明与信号电路 由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯等及其控制继电器和开关组成，其主要任务是控制各种照明灯的启闭及各种信号 的输出。

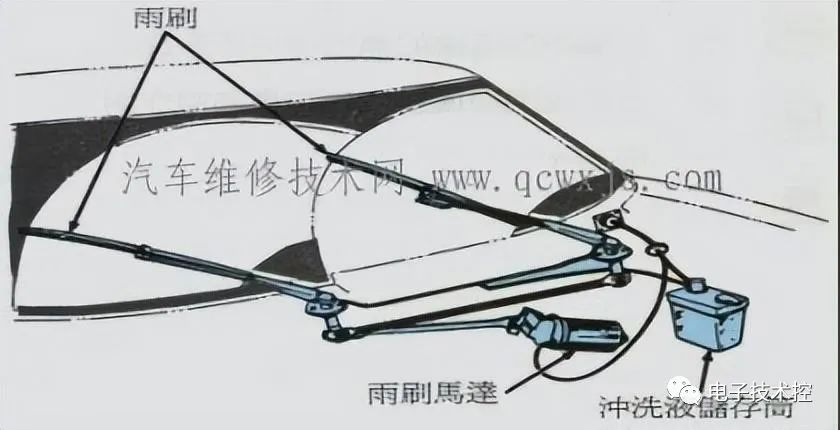

  由各种辅助电器及其控制继电器和开关等组成，其主要任务是根据自身的需求控制各种辅助电器的工作时机和工作过程。

  由电子控制器ECU根据车辆上所装用的电控系统内容不同采用不一样的控制方式完成控制功能。

  作用：用于切断蓄电池与外电路的连接，以防止车辆停驶过程中蓄电池经外电路漏电。类型：闸刀式、电磁式。

  作用：控制点火电路、仪表电路、发电机励磁电路、起动电路及些辅助电器电路等。

  作用：Ⅰ档接通示廓灯、尾灯、仪表照明灯等;Ⅱ档接通前照灯、尾灯、仪表照明灯等。

  作用：当线路因负荷超载、短路故障而电流过大时，保护设施自动断开电源电路，以防止线路或用电设备烧坏。

  串联在其所保护的电路中。当通过熔丝的电流大于其规定值时，熔丝发热熔断，从而保护了线路用电设备不被烧坏。

  易熔线比熔丝粗一些，被保护的线路其工作电流往往较大，通常连接在电源线路和通过电流比较大的线)断路器;

  断路器起保护作用的,主要元件是双金属片和触点，有自恢复式和按压恢复式两种。
